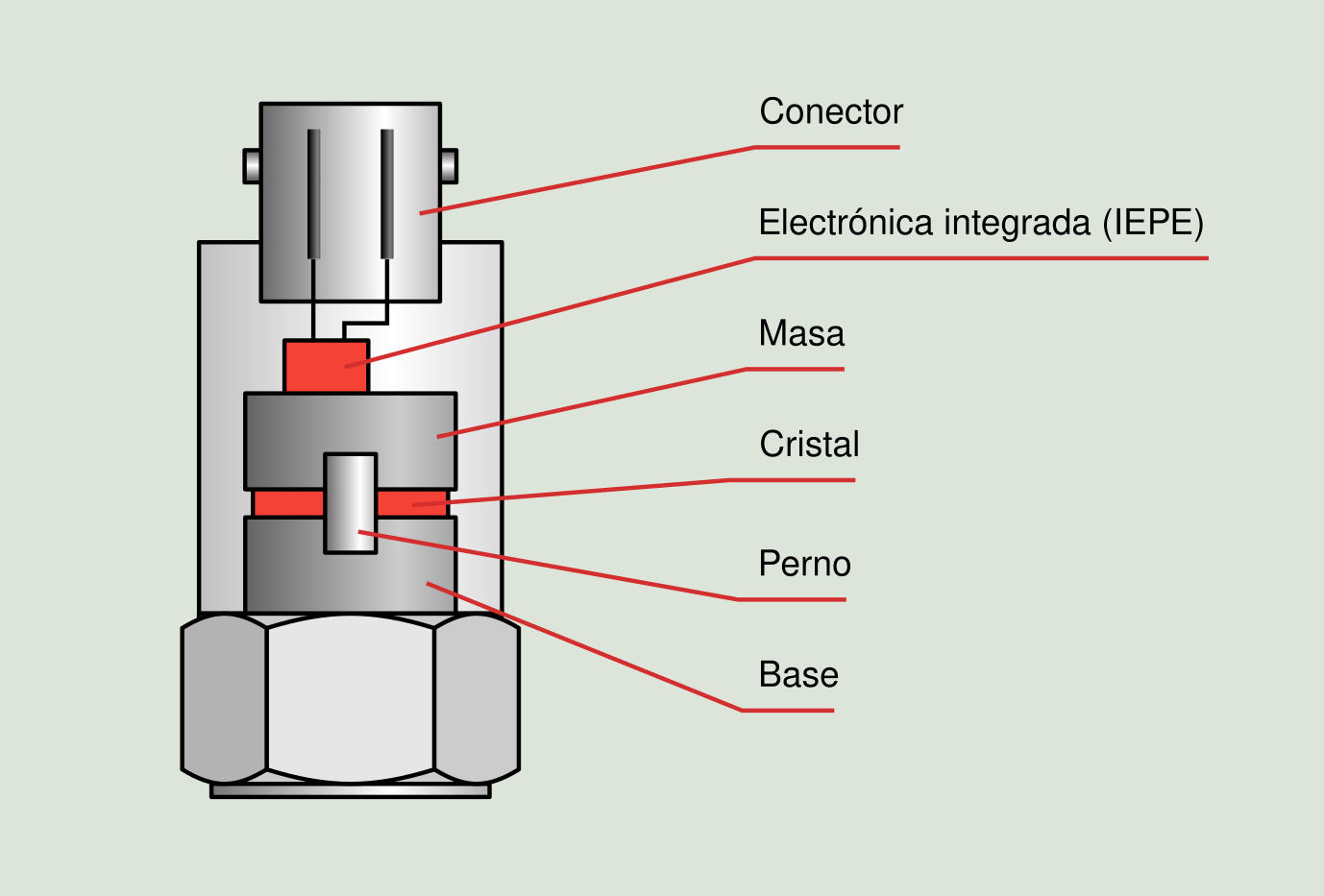

Este tipo de transductor genera una tensión eléctrica, por presión sobre un cristal piezoeléctrico, que es proporcional a la aceleración. Un acelerómetro piezoeléctrico puede captar con gran precisión señales entre 1 Hz y 15.000 Hz. Estos dispositivos son muy apropiados para tomar datos de vibración a alta frecuencia, donde aparecen grandes esfuerzos con desplazamientos relativamente pequeños. Algunos transductores especiales pueden medir frecuencias mucho más bajas y también mucho más altas. La recogida de datos de vibración a altas frecuencias se encuentra condicionado por el medio de fijación del transductor a la máquina.
Un velómetro piezoeléctrico se construye igual que un acelerómetro, pero con un amplificador de señal que realiza una integración de la señal. Como esta etapa de integración se hace dentro del velómetro, la salida de señal viene dada directamente en unidades de velocidad. El velómetro aprovecha las buenas características de respuesta en frecuencia de un acelerómetro, de modo que genera una salida lineal en un rango de frecuencia mucho mayor que las sondas sísmicas de velocidad.
Ventajas del transductor piezoeléctrico:
- La mayoría de los sensores tiene un amplio rango de frecuencia, normalmente entre 2 Hz y 15.000 Hz. Hay que observar que la respuesta en frecuencia depende del tipo de montaje del sensor en la máquina.
- Estos transductores son muy compactos, sin partes móviles, ligeros y de tamaño reducido, necesitando pequeñas bases magnéticas para su fijación temporal.
- No se requiere un acondicionador de señal externo para el transductor del tipo ICP (Integrated Circuit Piezoelectric). Aunque ICP es una marca registrada de PCB Piezotronics Inc., se ha convertido en un término genérico para referirse a un acelerómetro con amplificador integrado. También se les suele denominar con más precisión acelerómetros en modo voltaje.
- Se instalan fácilmente con adhesivo o atornillados. También se puede disponer de bases magnéticas para montajes temporales o aplicaciones especiales.
Inconvenientes del transductor piezoeléctrico:
- Cuando se usa en modo manual de fijación a la máquina o “stinger” para medir altas frecuencias, la respuesta de señal es muy pobre por encima de 1.200 Hz.
- Los acelerómetros necesitan una fuente de alimentación externa.
- La salida de amplitud puede venir dada en unidades de aceleración. Esta salida debe ser integrada para obtener la representación espectral o el valor global de amplitud de velocidad.
