Guía para realizar inspecciones termográficas efectivas

Preparación previa a la inspección

1. Definir claramente los objetivos de la inspección y las áreas específicas de interés.
2. Revisar datos previos de inspecciones y documentación relevante para realizar comparativas.
3. Asegurarse de que todos los equipos y cámaras estén correctamente calibrados y funcionando adecuadamente.
4. Considerar factores ambientales como la temperatura ambiente y la humedad.

Precauciones de seguridad

1. Realizar evaluaciones de riesgos ocupacionales.
2. Priorizar la seguridad en todo momento y seguir los protocolos establecidos.
3. Utilizar el equipo de protección personal (EPP) adecuado según corresponda.
4. Obtener los permisos y autorizaciones necesarios para acceder a áreas restringidas.
5. No apuntar la cámara hacia fuentes de energía altamente intensas, incluidos dispositivos que emiten radiación láser, ya que las reflexiones pueden afectar negativamente la integridad de la cámara y causar daños permanentes al detector infrarrojo.
6. Evitar mirar directamente hacia haces láser y no dirigirlos hacia personas o animales. Considerar que los haces láser pueden reflejarse en superficies brillantes. Nota: Al encender la cámara, esta realiza una prueba interna durante la cual se activa el puntero láser por algunos segundos. No apuntar hacia personas o animales hasta que la cámara esté completamente encendida.
7. Desechar las baterías defectuosas en centros calificados de reciclaje o manejo de residuos peligrosos.
8. Cuidar la cámara para evitar caídas o impactos, ya que incidentes menores pueden afectar su calibración.
9. Utilizar la cámara exclusivamente según las instrucciones, ya que un uso no autorizado puede comprometer su integridad y calibración.
10. Ni el termógrafo ni el personal acompañante deben alterar o modificar gabinetes de seguridad, protecciones o sistemas de enclavamiento de los equipos. Cualquier alteración o rotura debe ser reportada inmediatamente al responsable de salud y seguridad laboral.

Condiciones ambientales óptimas

1. Realizar las inspecciones durante condiciones térmicas estables para resultados precisos.
2. Evitar realizar inspecciones bajo condiciones climáticas extremas o bajo luz solar directa.

Durante inspecciones en exteriores en días soleados, el calor se añade a los elementos inspeccionados mediante radiación solar reflejada, dificultando diferenciar niveles de severidad debido al aumento de energía detectada por la cámara. Esto puede causar cálculos inexactos de temperatura y una priorización incorrecta de reparaciones.

En días lluviosos, las superficies se enfrían y comienzan procesos de vaporización, complicando la determinación de la severidad del defecto. Defectos severos pueden parecer normales debido a la reducción de energía detectada por la cámara causada por la convección.

Igualmente, en días ventosos, el aire enfría la superficie mediante convección, disminuyendo los niveles energéticos del área objetivo.

Las condiciones operativas y ambientales bajo las cuales se adquieren los datos deben ser repetibles y consistentes con las condiciones normales de operación a lo largo del tiempo, asegurando la integridad y comparabilidad de los datos.

Configuración y calibración de la cámara

1. Ajustar la cámara a la longitud de onda adecuada y configurar la emisividad para lecturas precisas.

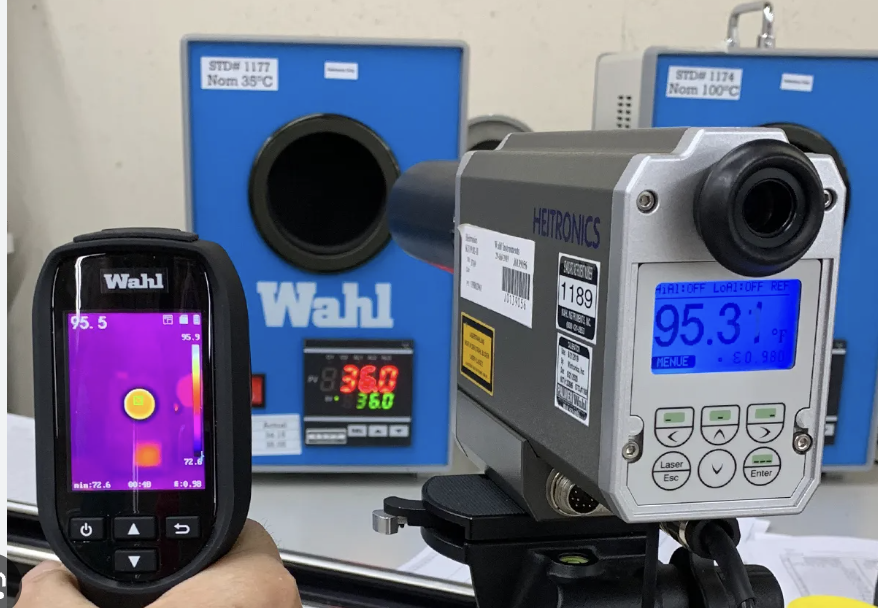

2. Realizar la calibración de la cámara usando fuentes de referencia conocidas.
3. Ajustar el rango de temperatura y sensibilidad térmica según el objeto inspeccionado.

Técnicas de imagen consistentes

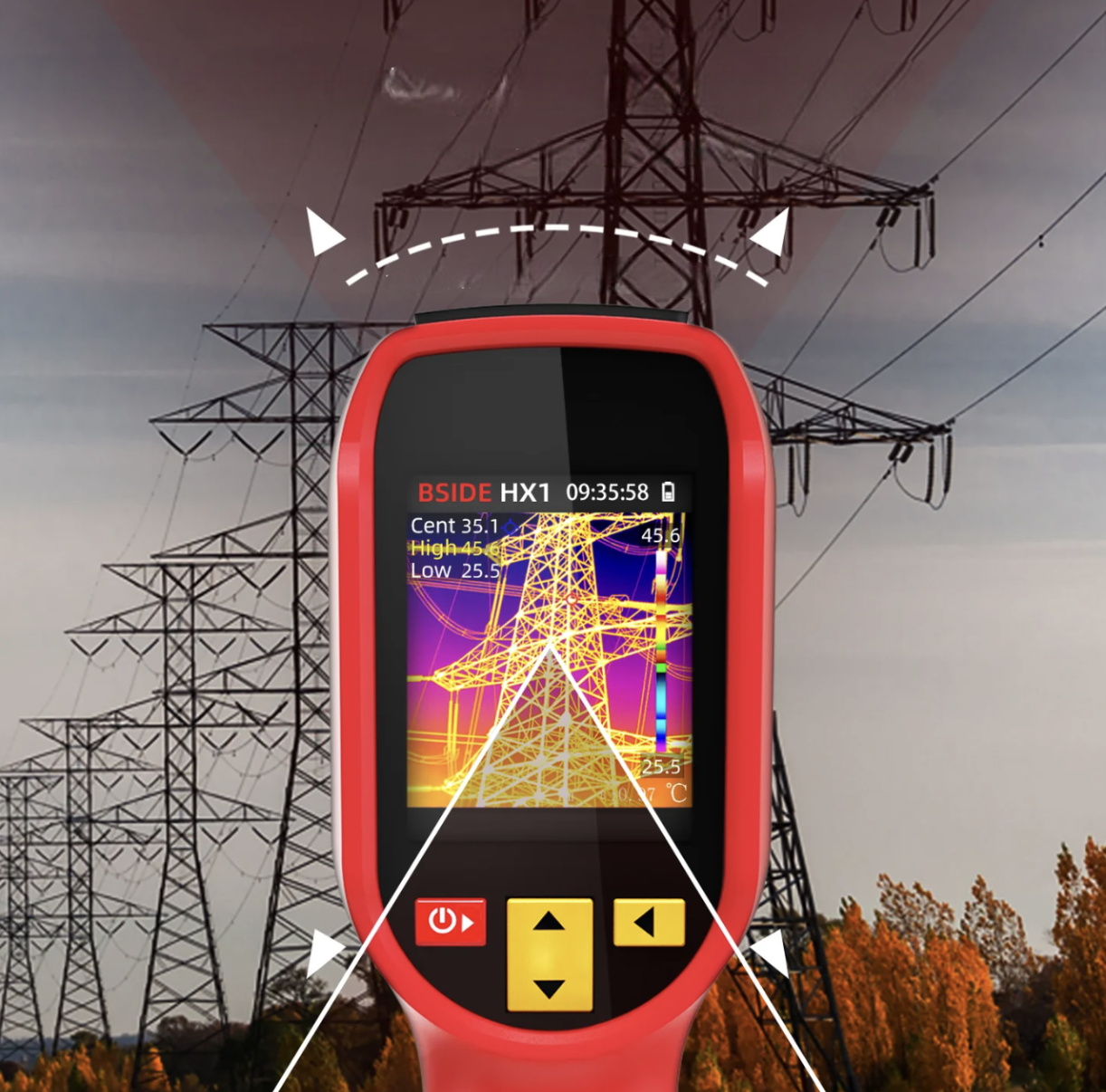

1. Mantener una distancia y ángulo constantes entre la cámara y el objeto.
2. Asegurar un enfoque adecuado y una resolución clara para captar patrones térmicos.
3. Utilizar lentes adecuados para el campo de visión y campo de visión instantáneo deseado.

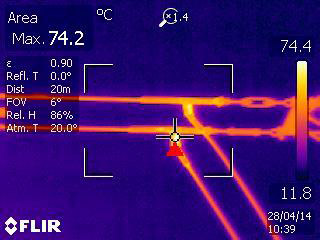

Análisis e interpretación de imágenes

1. Revisar y analizar minuciosamente las imágenes capturadas para detectar posibles anomalías.
2. Comparar diferenciales de temperatura y patrones para identificar anomalías.
3. Correlacionar hallazgos térmicos con otros datos para validar las observaciones.

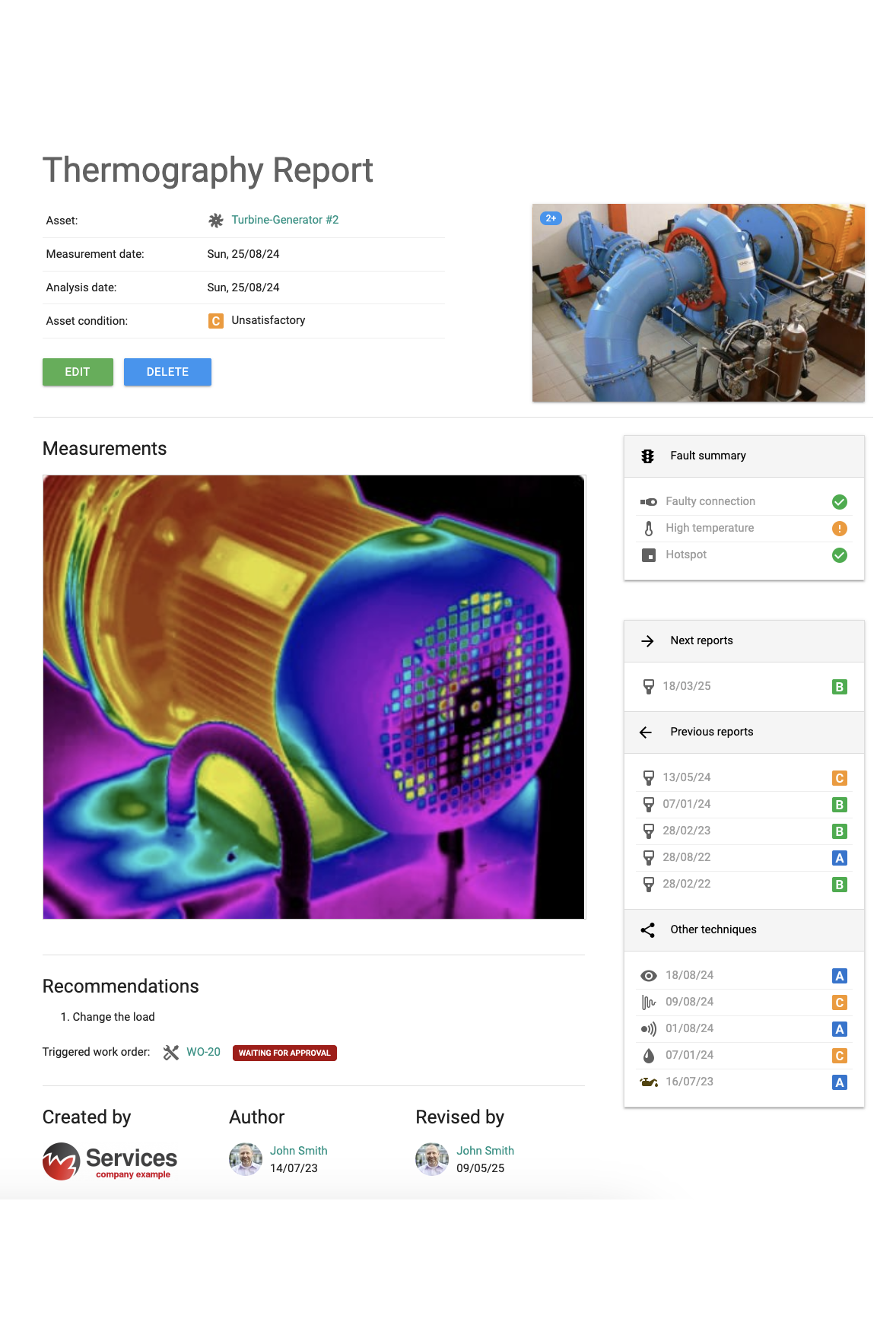

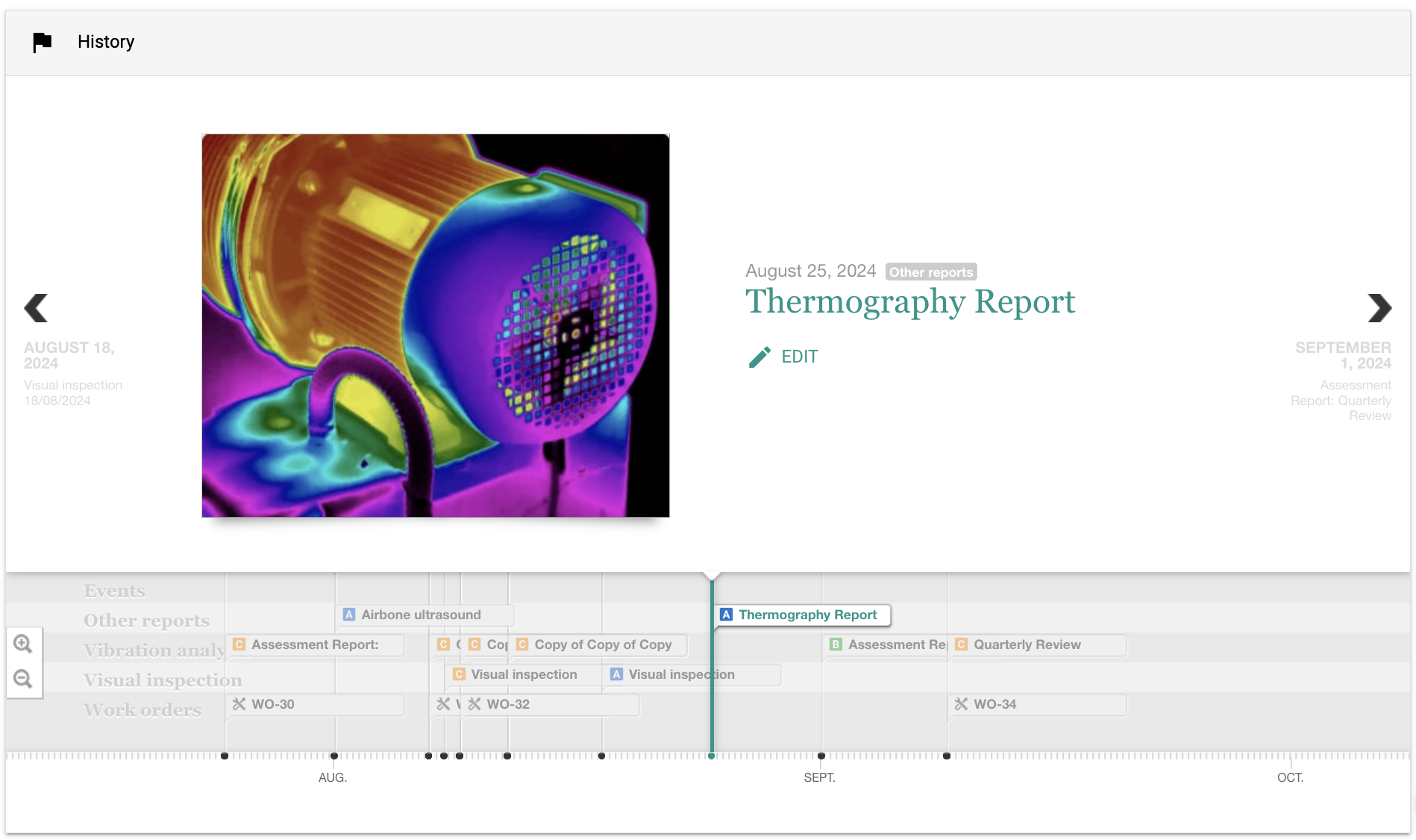

Reporte y documentación

1. Crear reportes detallados y bien organizados de la inspección.
2. Incluir imágenes térmicas claras con anotaciones para destacar hallazgos específicos.
3. Proporcionar recomendaciones de acciones correctivas basadas en los resultados obtenidos.

Formación y educación continua

1. Mantenerse actualizado con los últimos avances en tecnología y técnicas de termografía infrarroja.
2. Participar en formación continua para mejorar la experiencia en termografía.

Seguimiento posterior a la inspección

1. Monitorear la efectividad de las acciones correctivas implementadas.
2. Programar inspecciones periódicas para seguir cambios e identificar nuevos problemas.
